F16-S不联网防静电门禁三辊闸
型号 : HJA-F16S
市场价 : 0.0
产品详情

一.不联网ESD门禁

测试模式:

1.只测手腕带开门

2.只测静电鞋开门

3.手腕带与静电鞋同时测试成功后开门

备注:以上模式只能选其一(或通过测试仪进行设置其他测试模式)

显示:

1.测试结果在静电测试仪LED灯提示(HIGH、PASS、LOW)或采用“阻值数字显示”式测试仪。

2.测试成功后 闸机开门并有通行指示灯提示

优点:

1.测试通行速度快(约30人/分钟)价格便宜

缺点:

1.没有测试记录

2.测试模式单一


二.联网ESD门禁


测试模式:

1.刷卡+测试手腕带成功开门

2.刷卡+测试静电鞋成功开门

3.刷卡+手腕带与静电鞋同时成功开门

4.免测卡(刷卡无需检测则开门)

备注:每张卡的测试项目 姓名 部门等信息均可由软件自行设定

显示:

刷卡后,所需检测的项目测试结果在静电测试LED灯提示 提示信息包括(HIGH、PASS、LOW)及区分左右脚,或采用“阻值数字显示”式测试仪。

测试成功后 闸机开门并有通行指示灯提示

3.软件可记录刷卡人的姓名 部门 工号 测试项目 测试结果等信息 支持导入导出人事列表及记录


三.联网ESD门禁+LCD显示屏


测试模式:

1.刷卡+测试手腕带成功开门

2.刷卡+测试静电鞋成功开门

3.刷卡+手腕带与静电鞋同时成功开门

4.免测卡(刷卡无需检测则开门)


备注:每张卡的测试项目 姓名 部门等信息均可由软件自行设定


显示:

刷卡后,卡信息(姓名、卡号、事件、所需检测的项目及结果)显示在7寸LCD屏上面。

根据LCD屏提示项目核实并检测,成功后则显示“测试成功 请进入”闸机开门并有通行指示灯提示,进入车间。测试失败则显示 “测试失败 禁止通行”闸机不开门。

所需检测的项目及结果均在在静电测试LED灯提示 提示信息包括(HIGH、PASS、LOW)及区分左右脚,或采用“阻值数字显示”式测试仪。

软件可记录刷卡人的姓名 部门 工号 测试项目 测试结果等信息 支持导入导出人事列表及记录



名称

(数显式)联网型静电测试管理系统

型号

HJA-F19




静电系统组成部分

数显式静电测试仪(1台)

双鞋测试底板(1块)

单回路手腕带测试插孔(3个)

双回路手腕带测试插孔(1个)

ESD通讯控制器(1台)

进出门ID/IC读卡器(2台)

ID/IC发卡器(1台)

静电管理软件(1套)

七寸LCD显示屏(1台)配选

智能语音模块(1套)配选

可选配通道闸类型

三辊闸/翼闸/摆闸/无障碍通道/风淋室/电插锁系列等。




测试仪特点

测试仪脱机模式及联网模式可选。

测试阻值通过测试仪LCD屏显示。(左右鞋、单/双路手腕带阻值均可同时显示)

测试速度快。手鞋同侧情况下,测试开始至结束均1S内完成并显示。

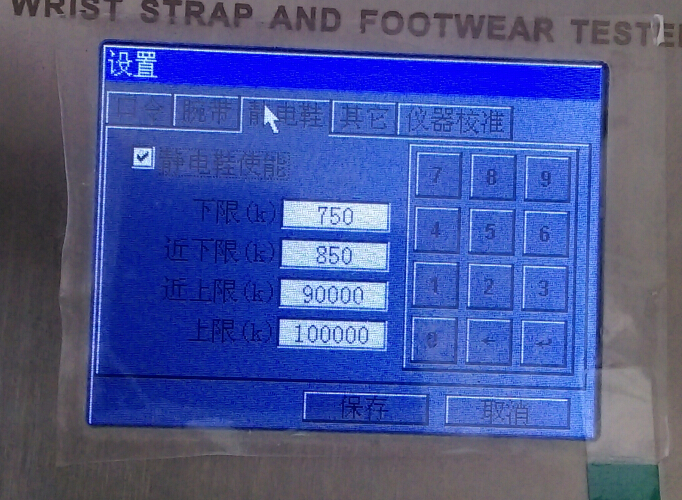

测试阻值范围快捷设置。登录测试仪系统,输入测试范围,保存即可。

鞋/手腕带阻值近失效提示。可设置近失效范围。

使能声音时,任何被测项目不合格时,蜂鸣器将鸣叫三声。全部合格时,鸣叫一声。

采用低电压 10V 测试,使测试更加稳定和安全,测试数据更加准确。

当某通道的测试结果低于下限或高于上限时,测试仪屏幕将使用红色显示测量的电阻值。当测试结果满足上下限值但超出近上下限值时,将使用黄色显示测量的电阻值,提示存在有超限的风险。当测试结果在近上下限之内,将使用绿色显示测量的电阻值。

符合标准

本系统结合人体静电综合测试仪(根据GJB 3007-97,SJ/T 10694-2006和ANSI ESD S20.20标准制作)

实用测量范围

0.1MΩ~1000MΩ,全量程精度小于 10%。

使用环境

室内使用,湿度60%左右。

重量

净重605g。

触点开关输出

电压≤400V(峰值,AC或DC)测试合格:触点闭合;开关电流≤130mA



F19管理软件特点

实现静电测试和人员身份的自动识别。当卡片合法和静电测试通过后,才能通过道闸。

对人员测试权限的灵活分配。对不同身份的人员,分配不同的权限卡。如办公室管理人员只需要刷卡合法就可以通过闸机,而车间装配工人需要刷卡并且静电测试通过后,才能通过道闸。

防遣返功能:表示在某个时间段范围内刷卡必须成对出现,如进门以后才能出门然后才能继续进门。

阻值“数字显示”联网型静电测试管理门禁系统简介




















F19管理软件特点


4.针对测试卡的权限,通过软件可设置六种测试项目。A.只测手环B.只测静电鞋C.手鞋同侧 D.免测卡等

使用部门可根据不同的测试要求,通过软件对卡设置不同的测试权限。


实时显示、记录所有事件数据;人员信息(姓名、工号、照片)时间、通道门地点、事件类型、检测项目、检测结果等信息。


人员针对通道权限设置:表示某种职务/不同车间人员可以进哪些门,以及在什么时候可以进门。


记录报表可记录刷卡人员姓名、部门、职位、工号、性别、卡号、时间、通道、区域、注册日期、有效期、检测项目、检测结果(左鞋 右鞋 手环可分别显示通过与失败)。显示列可自行添加显示与隐藏。


可按时间段、姓名、工号、卡号、部门、职位、通道、事件范围进行查询人员进出记录。


9.人员卡信息、刷卡记录导出/导入,以及人员测试权限批量设置。

10.时区时段管制:可设置16组时区开放时间,支持假日管制功能。

11.软件操作日志查询

12.软件可实时监控所有通道的联网在线情况。


提供人机界面交互的免费控制软件和开发包协议,可很方便地实现批量控制与调试功能,扩展性强。


XP简约风格界面友好,人性化开发设计,操作流畅,Windows简单操作。简单的操作流程,入门快速,学习容易。

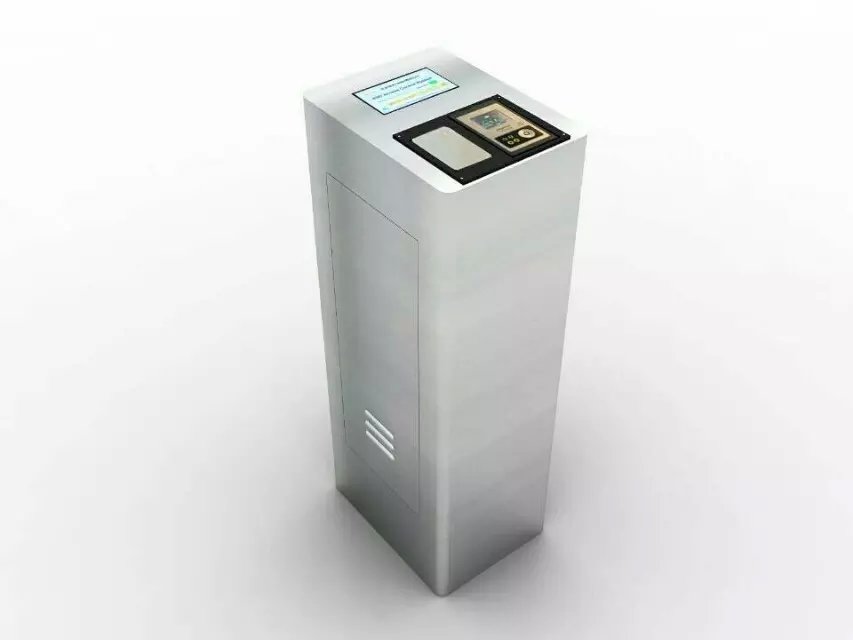

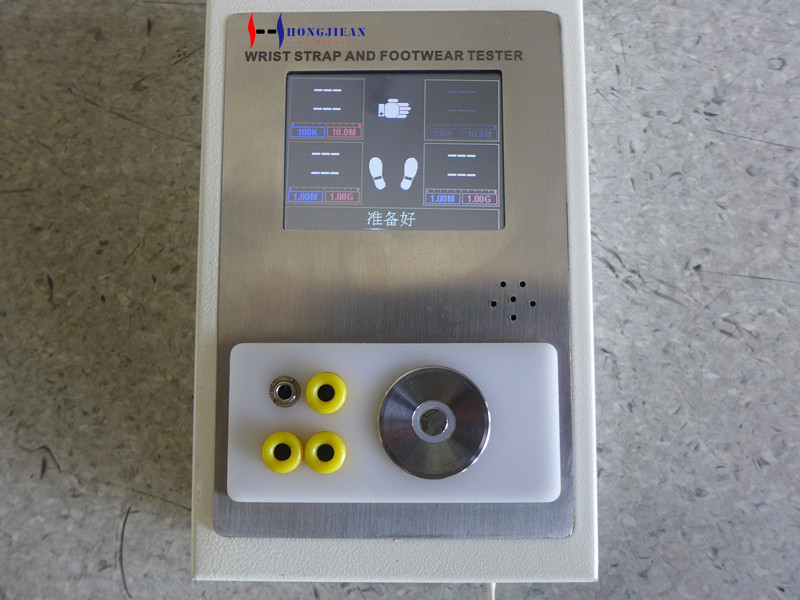

测试仪款式

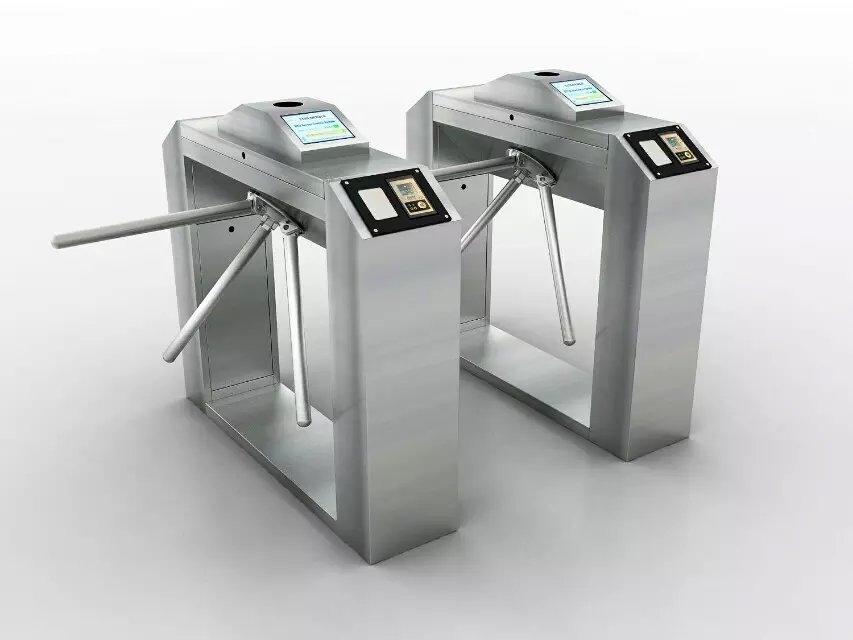

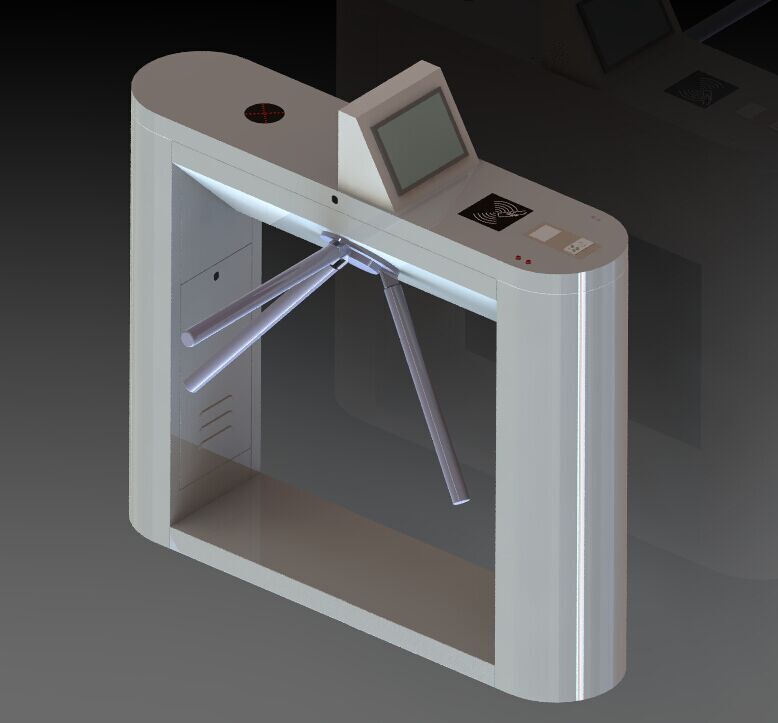

F19结合三辊闸




F19结合翼闸

及无障碍通道


























七寸LCD屏信息

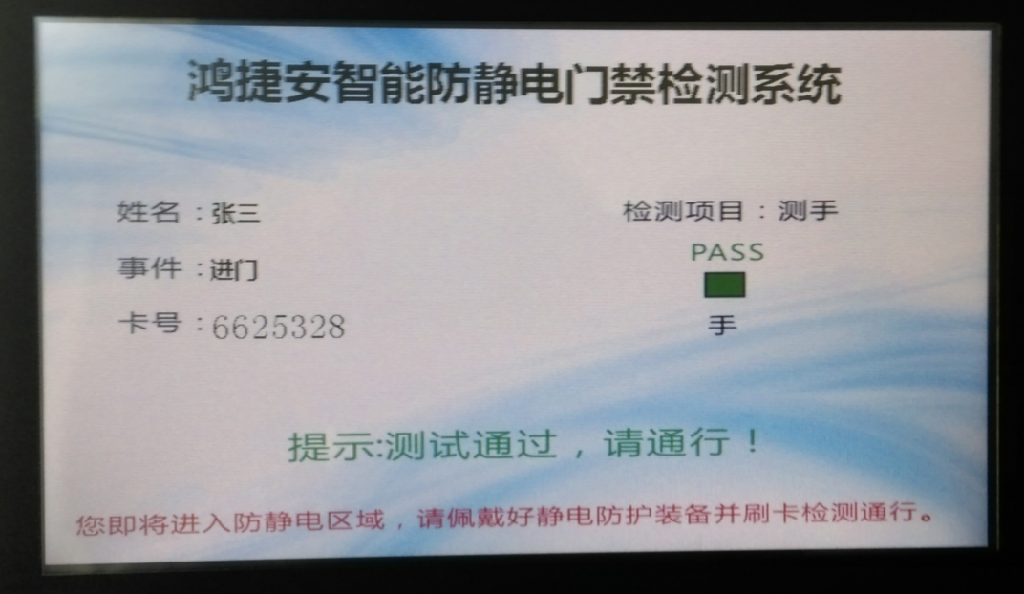

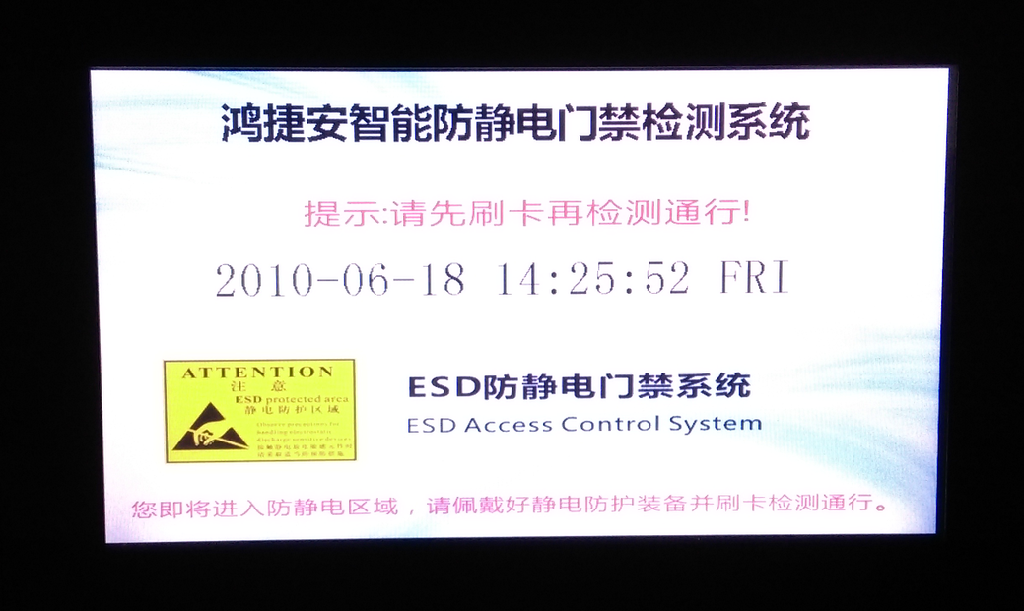

                 主页面(名称、时间、备注可更改)

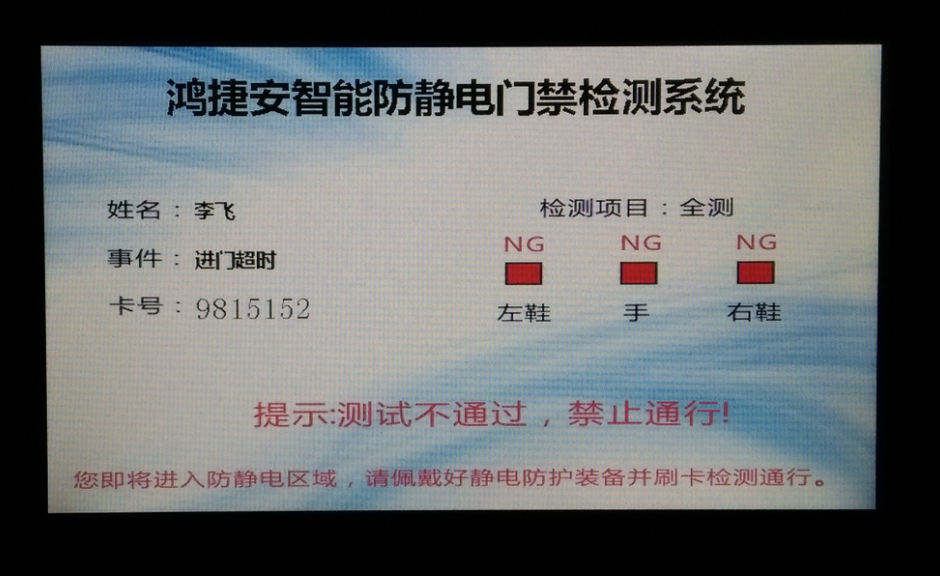

                            检测页面






                           ……









一、阻值“LED”提示联网/脱机型静电测试管理门禁系统

名称

(常规LED灯型)联网静电测试管理系统

型号

HJA-F18




静电系统组成部分

1.静电测试仪(1台)

2.双鞋测试底板(1块)

3.单回路手腕带测试插孔(1个)

4.双回路手腕带测试插孔(1个)

5.手腕带鱼夹柱(1个)

6..ESD通讯控制器(1台)

7.进出门ID/IC读卡器(2台)

8.ID/IC发卡器(1台)

9.静电管理软件(1套)

10.七寸LCD显示屏(1台)配选

智能语音模块(1套)配选

可选配通道闸类型

三辊闸/翼闸/摆闸/无障碍通道/风淋室/电插锁系列等。

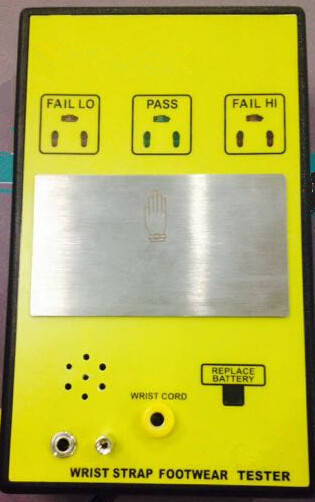

测试仪特点

1.测试仪脱机模式及联网模式可选。

2测试仪采用微电流测试,使测试更加稳定,测试资料更加准确。

3.测试速度较慢。手鞋同侧情况下,测试开始至结束均2S内完成并LED灯提示。

4.测试阻值范围快速设置。通过10组拨码开关调节阻值范围及测试模式。

5.采用低电压 10V 测试,使测试更加稳定和安全,测试数据更加准确。

6.当某通道的测试结果低于下限,测试仪将亮LOW(LED灯)。当测试结果在近上下限之内,将亮PASS(LED灯)。当测试结果高于上限则亮HI(LED灯)

符合标准

本系统结合人体静电综合测试仪(根据GJB 3007-97,SJ/T 10694-2006和ANSI ESD S20.20标准制作)

实用测量范围

0.1MΩ~1000MΩ,全量程精度小于 10%。

使用环境

室内使用,湿度60%左右。

重量

净重600g。


软件热点


兼容F19软件全部功能

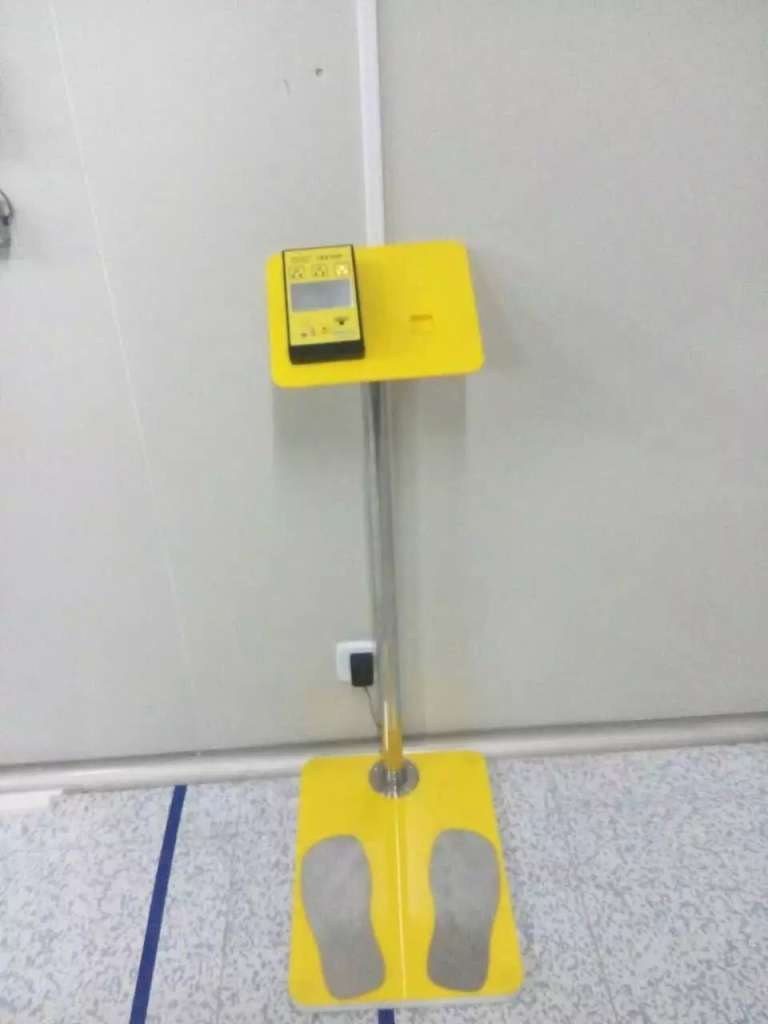

测试仪/支架式款式

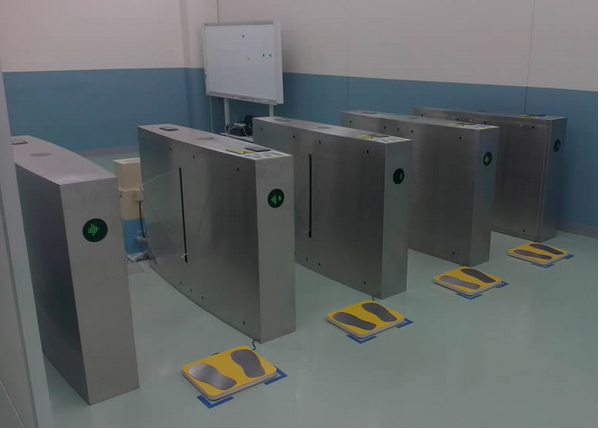

F18结合翼闸

不含7寸显示屏

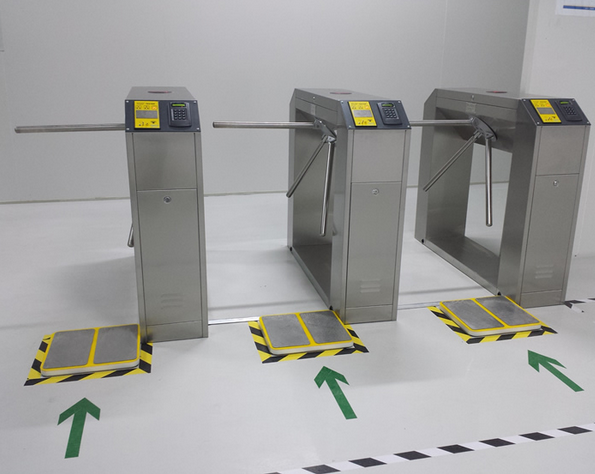

F18结合三辊闸

不含7寸显示屏
