F17-S联网防静电门禁三辊闸
型号 : HJA-F17S
品牌 : 鸿捷安
市场价 : 0.0
产品详情

             HjA-F17ESD门禁系统简介

n系统简介

ØHjA-F1系统是一种结合人体静电综合测试仪、静电门禁控制设备及计算机化管理软件的一种系统,可以保证作业人员在进入静电防护区时,已确实做好人员静电正确防护的准备;并结合通道闸做为人流通道的控制设备依据卡的权限设置而有多种进入方式(测手、测鞋、手鞋同侧、免测),。该系统可以为出入人员提供有序文明的通行方式,杜绝非法出入,并在紧急情况下快速控制落杆,组织人员疏散。

n 我们的系统设置了五种检测项以及进入方式

1、 当员工测试静电手腕带OK时,闸门自动打开,允许进入车间

2、 当员工测试静电鞋OK时,闸门自动打开,允许进入车间(可区分左右脚)

3、 当员工测试静电鞋和静电手腕带都OK时,闸门自动打开,允许进入车间

4、 当客户需进入车间,只需刷VIP卡,无需检测,闸门自动打开,允许进入车间

5、 当内部管理人员需进入车间,只需刷免测卡,无需检测,闸门自动打开,允许进入

上面的五种进入方式,我们对应的设置了五种类型的卡:

第一种 测试静电鞋和手腕带       测鞋和手腕带   1类卡

第二种 只需测试静电鞋           只测鞋         2类卡

第三种 只需测试手腕带           只测手腕带     3类卡

第四种 外来贵宾                 贵宾免测卡     4类卡

第五种 内部管理人员             管理人员免测卡 5类卡

公司可根据不同的测试要求设置不同的测试卡权限。

n防静电门禁系统作用与好处

Ø在许多设了防静电防护场所,防静电鞋与防静电手腕带的测试都是以传统的手工录入或粗略的检测方式进行的,这样不仅耽误时间、还会因为人为因素而形成漏测,对敏感器件的品质造成潜在隐患。同时静电防护门禁系统还实现了无纸化的记录功能。

如常见员工测试进厂的不良方式:

1、 未测试就直接入厂

2、 未测试就直接填写已测试PASS

3、 修改填写记录

4、 测试结果登记时张冠李戴

5、 未测试先填表

6、 测试不通过仍然填写PASS

7、 代人填写记录

Ø针对以上常见缺点,直接提供有效的解决方法。不管是否配有三棍闸,门禁管理系统的强制性设置和针对性都能杜绝人为因素的存在、使检测结果更加真实可信。本系统可一键统计出所有员工的测试数据,内容包括:

1. 员工入厂测试结果OKNO记录

2. 员工进出时间

3. 员工进出通道名称

4. 进出人数等信息

Ø本系统通过对人体手或脚的部位来获取人体的对地阻值,并用LEDLCD显示和蜂鸣报警指示,是员工静电检测必不可少的检测仪器。本系统采用安全的12V电压供给,整套系统在安全准确便捷直观和真实的检测过程中同时完成无纸记录和自动生成员工出勤信息报表,从而使贵司对员工的管理达到真实省时和直观的效果,通过对本系统的使用亦能为贵司在同行业中树立良好的口碑和形象。


n静电防护门禁的基本组成部分及功能特点


u静电测试仪主机

Ø 静电测试仪主机根据ISO/CD8782-I标准制成,是国内首家采用触摸式测试按键(操作方便、测试速度更快、数据更稳定)、静电鞋阻值上限可达到100MΩ无干扰的高性能稳定产品。

Ø 阻值高、低、通过、均有不同LED灯提示,并附有蜂鸣器提示。(可扩展语音提示)。

Ø 静电鞋与手腕带测试阻值的上下限均可调节,操作简单,客户完全可自己操作,(为静电测试主机后期效验或其他特殊情况需调节阻值时备用)。

Ø 支持脱机工作,可单独控制通道闸门、电锁、风淋室系列设备。

Ø 工业造型美观、质感、丝印、并具有防水功能。

Ø 具有测试速度快、数据稳定、造型美观用安全DC12V电源供电等特点。

u静电控制器

Ø 静电控制器选用目前最先进的集成方案设计而成的新一代静电控制。具有性能稳定、通讯快 、容量大、兼容性强、组网方便等特性,其卓越性能在国内外众多大型SMT生产线管制区、半导体业无尘室、高科技研发室、国防与军事静电管制区、爆裂物处理区、航空太空维修校验区、药剂厂静电管制区、医院管制区、生化业静电管制区…各需防静电测试防护之场合中得到广泛证实及好评

Ø 标准10M TCP/IP 通讯高性能集成以太网单片机,具有优异的传输性能TCP/IP通讯技术可达到一台电脑管理多台门禁,可单独TCP/IP通讯或用工控电脑通讯。

Ø 静电控制器支持外接(Weigand/维根26/34/37协议)ID/IC卡读卡器、指纹机等设备控制,具有光耦保护

Ø 芯片采用全新原装美国进口芯片,满足工业级要求,满足更广泛的工作环境

Ø ARM内核微处理器(ARM内核,可迅速达到客户的个性化功能要求)

Ø 静电控制器储存容量为20GB,人员信息、刷卡测试数据无限制。

Ø 可双向管理,达到进出数据统计,或提供数据给客户考勤数据库。

Ø 大容量Flash存储器,保存数据断电10年不丢失

Ø 静电控制器IP、机号等信息可通过软件更改。

Ø 所有的输入接口带光耦保护,系统更稳定

Ø 日本NEC高品质继电器,更高开关寿命

u 通道闸机系列

Ø 三辊闸系列简介

1. 采用国际先进的被动旋转式工作方式设计,通过弹簧阻尼器和自平衡机构设计确保闸机始终处于安全平稳运行状态,噪音小,力感好,机械旋转寿命达到800万次以上。(不含人为破坏)。

2. 桥式标准尺寸:长1200*280*950mm 立式标准尺寸:长420*330*950mm(尺寸、功能、款式均可根据客户要求、场地定做)

3. 通道宽度:580mm(可定做)

4. 一杆一人,杜绝尾随现象。

5. 断电自动掉杆,形成无障碍通道,符合消防要求。

6. 通行速度:30/分钟(数据只针对防静电门禁)

7. 详情参数见网站三辊闸系列,或咨询客服。

Ø 翼闸系列简介

1. 外框机箱、制动机芯、翼臂、控制系统、红外传感器、控制设备等部分组成(国外主流配置,运行更平稳,机械磨损少,使用寿命更长,制动更平稳)

2. 桥式标准尺寸:长1200*300*1000mm(尺寸、款式、功能均可根据客户要求、场地定做)

3. 通道宽度:700mm(可定做)

4. 红外感应,智能关门;防夹、计数等

5. 通电自动关门;断电自动开门,符合消防要求。

6. 通行速度:30/分钟(数据只针对防静电门禁)

7. 详情参数见网站翼闸系列,或咨询客服。

Ø 摆闸系列简介

1. 考虑到摆闸较于翼闸可做到更宽的通道特性。摆闸主要用于货物或推车出入口管理

2. 外框机箱、机芯、摆杆(摆臂)、控制系统、红外传感器、控制设备等部分组成

3. 快速平稳停机,晃动,不会出现机械卡死结构,掉电后摆臂自动打开。完全符合消防要求。

4. 桥式标准尺寸:长1200*300*1000mm(尺寸、款式、功能均可根据客户要求、场地定做)

5. 通道宽度:1000mm(单摆)

6. 红外感应,智能关门;防夹、计数等

7. 通电自动关门;断电自动开门,符合消防要求。

8. 通行速度:20/分钟(数据只针对防静电门禁)

9. 详情参数见网站摆闸系列,或咨询客服。

Ø 其他通道门

1.无障碍系列:款式、尺寸、要求、均可定做。

2.其他:风淋室、电插锁、磁力锁等设备。

u 其他硬件

Ø 静电鞋检测底板(区分左右脚)

Ø 手腕带检测插孔(镶嵌闸机上盖)测试更快捷、方便、牢固。

n 防静电门禁系统管理软件

Ø 员工可用卡类型来自动识别自己需测试的项目,刷什么卡测试仪自动转换对应测试的项目,一次完成及显示,无需再像传统测试一样去拨动转换开关,即节省时间也省去不少麻烦。

Ø 管理系统软件支持下发、采集数据。操作极其人性化,对管理人员节省不少的时间。可以一键导入、导出人事部门资料,节省繁杂操作时间。

Ø 进入有门禁功能的系统,可检测员工进入工位时自身所带静电量的状态和进出时间,出来可选刷卡开门或自由通行。

Ø 除管理电脑外,其他电脑需查询数据,直接在电脑安装很小的客户端软件,就可以随时查询数据。

Ø 支持执行SQL语句,方便以后系统升级或更新,及时不懂数据库语言的人员也能轻松完成。

Ø 提供人机界面交互的免费控制软件和开发包协议,可很方便地实现批量控制与调试功能,扩展性强。

Ø 卡片信息管理-基础信息管理-设备管理-报表查询-系统设置-数据备份/恢复-等模块。

Ø 授权可分为:对人设置门、对门设置人、对人设置权限、单个、批量设置权限等。

Ø 支持数据导出导入功能,方便客户进行处理工作节省客户宝贵时间。

Ø 门禁功能的条件是通过刷卡或指纹来完成对静电鞋或手腕带的测试。

Ø 支持3种操作语言(1.简体 2.繁体 3.英文),可扩展其他语言。

Ø XP简约风格界面友好,操作流畅,类似Windows简单操作。

Ø 可与客户考勤系统软件协作工作,无需在一台电脑操作也可。

Ø 数据特殊处理,针对多网络公司,发生的数据迟缓有效解决。

Ø 人性化开发设计,简单的操作流程,入门快速,学习容易。

Ø 数据库可与客户系统完成对接,实现统一管理。

Ø 支持用户角色权限管理与分配。

Ø 支持SQL Server等多种数据库。

Ø 支持软件操作日志查询。

u 管理电脑系统要求

Ø 为了安装使用KDX-7001A软件,建议以下运行条件。

Ø 操作系统 :Windows xp及以上系统。(如Windows2000、XP、7、Vista、server2008等)不支持非Windows系统。

Ø CPU:1.6 GHZ

Ø 内存:512M

Ø 显示:1024*768

Ø 数据库:MS Access  MS SQL Server(建议超过200人,或每天刷卡记录超过1000条,最好选择使用此数据库。)

Ø 如果是比较大的系统,如控制器数量达到 50以上,随数量的增加,需要增加系统性能。建议优先增加CPU性能和内存容量

n 静电防护门禁系统的标准操作步骤

1、准备测试工作:测试员工双脚必须站在脚踏板()准备检测测试项,双脚必须站在脚印中间

2、如需测试防静电手腕带,请插入测试仪上手腕带测试孔,或者用鱼夹直接夹到仪器旁边的鱼夹柱上即可

3、将身上配带的IDIC)卡靠近刷卡设备,刷卡机自动读取卡上的信息资料

4、以上工作做好后将手指轻按或触摸测试键进行测试,观看测试仪上的LED显示测试结果,(测试最长时间为0--5S可调,超过5S须重新刷卡再次测试)

5、如果根据卡测试项目测试合格,系统则开启通道闸令测试人员进入;如果测试结果不合格,检查您手腕带或者鞋,静电测试仪会直观的显示测试结果及未通过原因。

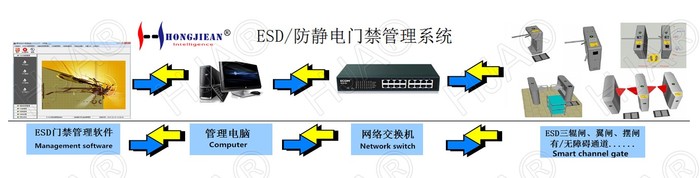

n 静电防护门禁系统拓朴示意图
